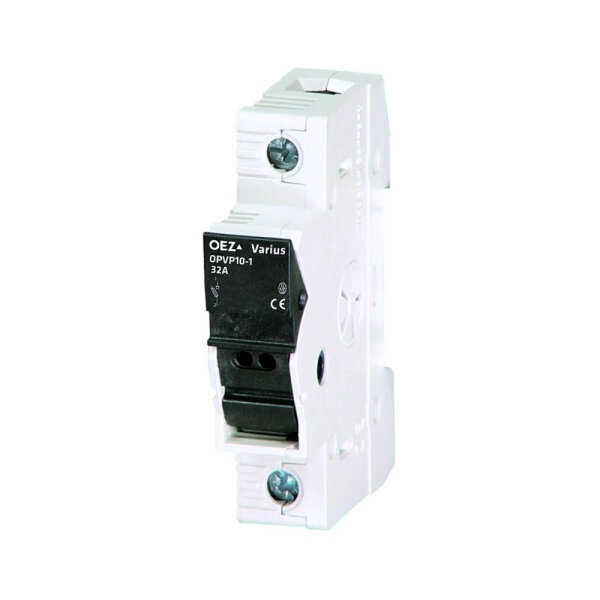

Sectionneur à 1 pôle OPVP10

Sectionneur à fusible unipolaire OPVP10 – pour fusibles 10×38 mm

Disjoncteur à fusible compact unipolaire de type OPVP10 pour fusibles cylindriques 10 × 38 mm. Idéal pour la protection et la séparation des circuits électriques dans les systèmes photovoltaïques, les accumulateurs de batterie et les installations industrielles. Haute résistance diélectrique jusqu'à 1 000 V CC.

Numéro d'article	GF-ELK0302846
Numéro de référence du fabricant	OEZ41013
Catégorie	Fusibles & Parafoudres

4,33 €

(3,61 € netto)

incl. 20% TVA , plus

Disponible immédiatement
Délai de livraison: 4 - 8 Jours ouvrables Étranger

Description
En savoir plus sur 0

Description du produit

Le sectionneur à fusible unipolaire OPVP10 sert à la mise sous tension et hors tension sécurisée ainsi qu'à la protection des circuits électriques. Il est spécialement conçu pour les cartouches fusibles cylindriques de 10 × 38 mm et convient aussi bien aux applications CA que CC dans les installations photovoltaïques, les batteries et les installations industrielles.

Grâce à sa conception robuste et à sa tension nominale élevée pouvant atteindre 1 000 V CC (en version spéciale), l'OPVP10 offre une fonction de commutation et de protection fiable. Sa conception modulaire permet une extension facile avec des variantes à 2 ou 3 pôles et l'utilisation de différents fusibles en fonction de l'application. Le sectionneur dispose d'une résistance élevée au courant de court-circuit jusqu'à 100 kA à 400 V CA et offre ainsi une sécurité de fonctionnement maximale.

Applications typiques

Protection des chaînes PV et distributions CC
Systèmes de batteries et unités de charge
Technologie industrielle et armoires électriques
Protection générale des câbles et des installations

Principaux avantages

Sectionneur à fusible unipolaire pour fusibles 10 × 38 mm
Également disponible en version bipolaire et tripolaire
Rigidité diélectrique élevée : jusqu'à 690 V CA / 440 V CC
Version spéciale disponible jusqu'à 1000 V CC
Résistance aux courts-circuits jusqu'à 100 kA à 400 V CA
Résistance aux chocs de tension 6 kV
Montage simple sur rail DIN et conception compacte

Caractéristiques techniques

Nombre de pôles	1 pôle
Convient pour les fusibles	10 × 38 mm (cylindrique)
Courant nominal	Jusqu'à 32 A
Tension nominale CA	690 V
Tension nominale CC	440 V (en option jusqu'à 1000 V)
Tension de choc assignée	6 kV
Courant de court-circuit assigné (CA 400 V)	100 kA
Montage	Rail DIN 35 mm (rail DIN)
Matériau du boîtier	Plastique ignifuge, haute résistance d'isolation
Versions	1, 2 ou 3 pôles, avec différents inserts de fusibles
